FMV-BIBLO MG75XNのS端子からコンポジット出力するケーブルを自作してみた
動機
持ち込みカラオケで、パソコンの画面をカラオケのテレビに表示させたい。
パセラでは利用者がコンポジット入力をモニターに表示させることができるので、コンポジット出力を行いたい。
前置き
FMV-BIBLO MG75XNにはS端子出力が備えられていて、テレビなどに出力できる。FUJITSU純正のFMV-NCBL3というケーブルを用いれば、テレビのS端子入力に出力することができる。しかし、S端子じゃなくてコンポジット(ビデオ入力の黄色い端子)に出力したい時もあるし、何しろ純正ケーブルは2500円程度と高価だ。そんなわけで自作してみようと思う。
注意書き
ド素人が実験的にやっているものなので、場合によってはパソコンやテレビを壊す可能性があります。4極の内容を蓑虫クリップで調べている際に、実際にルータが落ちるなどの被害が出ました。真似をする場合は自己責任でお願いします。
材料
品名 | 価格 | 購入場所 |
---|---|---|
RCAプラグ8角(黄) | 40円 | 千石電商2F |
3.5φ4極端子(8角) | 120円 | 千石電商2F |
1.5D-2V 同軸ケーブル 1.5m | 149円 | マルツパーツ館 |
しめて309円。

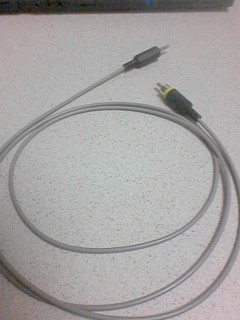

ケーブル
わからんから同軸ケーブル買ってみた。マルツで自分で1.5m切り取ってレジに持って行く。グレーのヤツ。
4極端子
S端子は
- GND(Y)
- GND(C)
- 輝度信号(Y)
- 色信号(C)

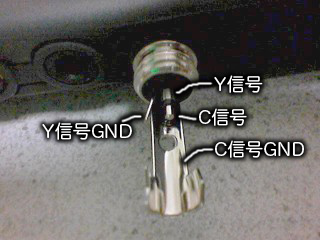

の4つのピンがある。これをコンポジットにするには、CとYを混ぜるだけ。1と2、3と4をそれぞれ結線する。4極端子のどの端子がどの信号かは以下を参照。正直どっちがCでどっちがYなのかはど忘れしてしまったのであっている自信がないが、GNDかどうかだけは正しい。

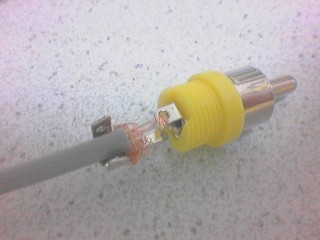

ケーブルをとりつけてハンダ付けする。ちょっと難しい。先にソケットをケーブルに通しておかないと涙目になる。
PC側の設定
デスクトップで右クリック→[個人設定]→[画面の設定]→[詳細設定]→[Intel(R) Graphics Me(略]→[グラフィックプロパティ]をひらく。うまく接続できていれば、左側メニュー[ディスプレイデバイス]のシングルディスプレイの項目に「テレビ」のチェックボックスが表示される。それを選んで適用。
っていうか
ヨドバシに1000円ぐらいであった気がする。こんなケーブル。
